 高速LD(レーザーダイオード)ドライバモジュール

LDMシリーズはnsオーダーの立上り/立下り時間で、LD(レーザーダイオード)を定電流駆動(流し出し)することができる高速LDドライバモジュールです。

LDの高輝度駆動に対応するため、400mA〜2.4Aの電流供給能力を持ちます。
新開発の高速LDドライバーICのLowQ定電流出力回路(特許)により、電流の立ち上がり時間が2ns〜3nsと高速で、モジュールからLDへの配線が長くなった場合でも、スナバ回路などの付属回路を外付けしなくてもオーバーシュートの少ない出力特性が得られます。

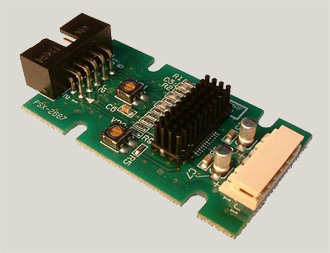

LDM450MAFにはモードホッピング対策用に、出力電流に高周波電流を重畳する回路が内蔵されています。発振周波数および振幅は、それぞれ、モジュール内蔵の可変抵抗により制御できます。

LDの高輝度駆動に対応するため、チャンネル2+3では1.2Aの電流供給能力を持ちます。新開発のLowQ定電流出力回路により電流の立ち上がり時間は2nsと高速で、モジュールからLDへの配線が長くなった場合でも、スナバ回路などの付属回路を外付けしなくてもオーバーシュートの少ない出力特性が得られるLDドライバーです。

< 高速LDドライバーの特徴 >
・新開発の専用LDドライバーIC採用
・外付け回路不要
・2nsの立上り/立下り時間の高速3chLDドライバー
・高輝度駆動に適した大出力電流 (1.2Amax)
・出力電流のオーバーシュート抑制回路内蔵による理想矩形電流波形
・低消費電力
・DISABLE機能、Low Vcc時のShot Down機能
・電源電圧      5V ± 10%
・使用温度範囲  −10〜70℃

< 応用例 >
レーザー加工機のLD駆動
POF等の光通信のE-O変換LD、LEDの駆動
各種計測機器のLD、LED駆動
各種書き込み機のLD駆動
その他、LD、LED等の高速駆動

< 製品と機能、特性 >
型名 最大出力電流 立上・立下時間 その他の機能 外形寸法 詳細資料
LDM450MAF 450mA 2ns 高周波重畳
DISABLE
45×55mm 詳細資料
LDM1AF 1.2A 2ns DISABL 79×55mm 詳細資料
LDM2AF 2.4A 3ns DISABLE 79×55mm 詳細資料
LDM250MAF 250mA 2ns DISABLE 31X55mm 詳細資料
